钢筋扫描仪(扫描型)
发布时间:2016/11/25
点击量:0

型号:KS-35
依据标准:
《混凝土结构工程施工质量验收规范》GB50204-2015
《混凝土结构现场检测技术标准》GBT50784-2013
《混凝土中钢筋检测技术规程》JGJ/T152-2008
《建筑结构检测技术标准》GB/T50344-2004
《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2006
《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009
检测原理:
超强抗干扰能力的电磁脉冲方法非破损检测
主要功能:
混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测;
测试钢筋间距、显示钢筋网格分布图;
建筑房屋混凝土结构施工质量验收检测;
对桥梁、隧道等结构中钢筋检测检测;
检测数据的存储、查看功能、数据传输功能。
主要技术参数:
1.保护层厚度测量(标称)范围:
第一量程范围:6mm~90mm;
第二量程范围:7mm~220mm;
2.钢筋直径测量范围:Ф6~Ф50mm;
3.钢筋保护层厚度测量值最大允许误差:
最大允许误差(mm) |
保护层厚度 第一量程(标称)范围(mm) |
保护层厚度 第二量程(标称)范围(mm) |
≤±1 |
6~59 |
7~79 |
≤±2 |
60~69 |
80~119 |
≤±4 |
70~90 |
120~220 |
4.钢筋直径测量值最大允许误差范围:±1档;
5.显示屏:160×128
6.正常工作环境要求:
工作温度:-10℃~+40℃;相对湿度:<90%RH
7.其它要求:
空气中不含有腐蚀性气体;
无强电磁干扰;
不应有较大的震动和冲击。
8.电源:充电电池,供电时间可达50小时
9.主机体积:220×165×90mm,探头体积:105×55×30mm.

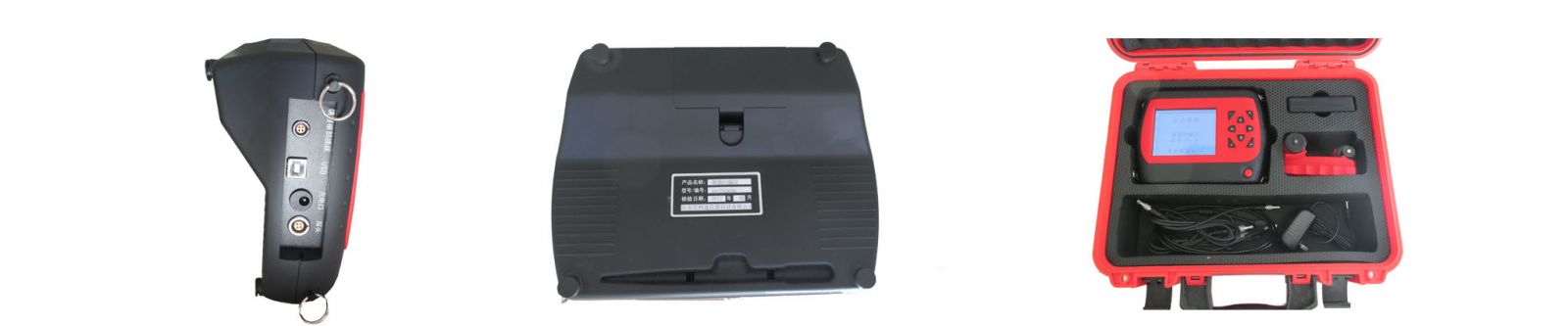

标准配置:
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
主机 |
台 |
1 |
|
2 |
探头 |
个 |
1 |
|
3 |
连接线 |
个 |
1 |
|
4 |
充电器 |
个 |
1 |
|
5 |
测量车 |
个 |
1 |
|
6 |
软件光盘 |
张 |
1 |
|
7 |
使用手册 |
本 |
1 |
|
8 |
产品合格证 |
个 |
1 |
|
9 |
产品保修卡 |
个 |
1 |
|
10 |
装箱单 |
个 |
1 |
|
11 |
仪器箱 |
个 |
1 |
|
配置
